Блок управления клапаном БУК-2

16200 ₽

Назначение: Блок управления клапаном БУК-2 предназначен для обеспечения автоматического закрытия быстродействующего электромагнитного клапана, установленного на вводе газопровода в котельную.

Источники срабатывания электромагнитного клапана:
- отключение электропитания;
- срабатывание сигнализатора метана;
- срабатывание сигнализатора оксида углерода
- срабатывание пожарной сигнализации.

Дополнительные возможности:
- подключение внешней сигнализации;
- управление вытяжным вентилятором;
- вентилятор включается по второму порогу СН и/или СО и не работает при появлении сигнала Пожар.

Исполнение блока: навесное.

Габаритные размеры: 180x254x180 мм.

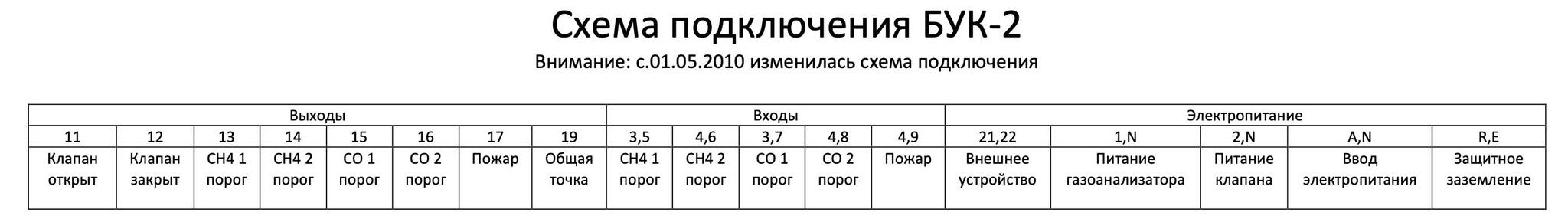

Схема подключения БУК-2:

Порядок монтажа блока управления клапаном БУК-2

1. Перед началом монтажа корпуса изделия на стену снять переднюю панель:

2. Завести провода питания и датчиков сигнализации через кабельные вводы в нижней части корпуса и подсоединить их к клеммам согласно схеме подключения БУК-2:

3. Защелкнуть разъем шлейфа передней панели к ответной части внутри корпуса:

4. Закрепить винтами переднюю панель к корпусу изделия:

Схема подключения БУК-2
Блок управления клапаном БУК-2. Схема подключения

Размер: 60.0 Кб Скачать

паспорт БУК-2

Размер: 83.9 Кб Скачать

Сертификат соответствия БУК-БС, Бертекс

Размер: 327.1 Кб Скачать

Количество объектов, на которых было установлено оборудование производства "Бертекс",
составило на 01.04.2024 года :
БУК-2 - 1760 шт.
