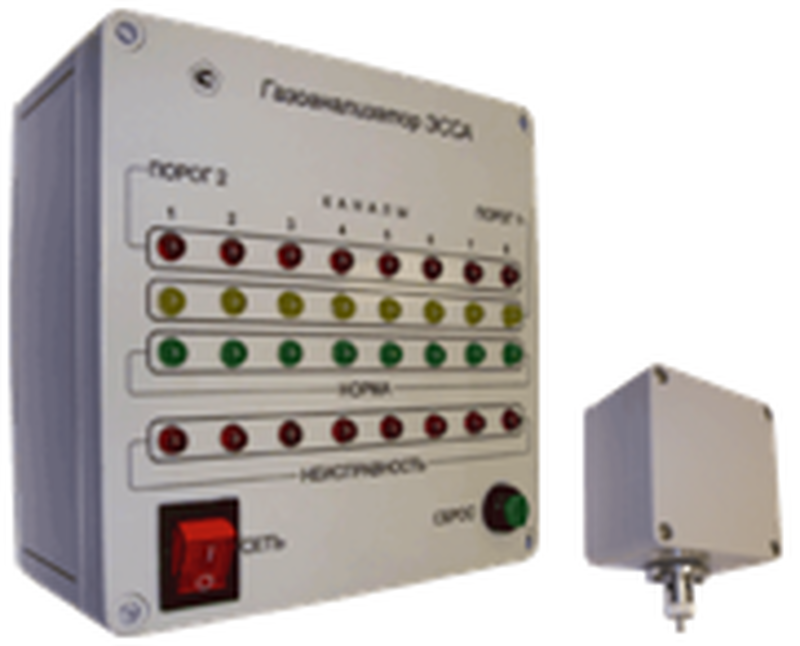

Газоанализатор ЭССА-СО-СН4 исполнение БС/(И)/(Р)/(Н)Б

Назначение

Газоанализаторы предназначены для измерения содержания оксида углерода и метана (пропана, бутана) в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

Устройство

Выпускаются следующие исполнения газоанализаторов:

БС – с блоком сигнализации. Газоанализаторы состоят из ИП и блока сигнализации (БС), который обеспечивает электрическое питание ИП, световую, звуковую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Каждый ИП соединяется с БС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х для метана и двужильным для оксида углерода. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.Количество ИП каждого типа – от 1 до 8.

И– с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.

Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232), состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м.

Н – с независимым формированием релейных сигналов для каждого ИП, состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.

Технические характеристики

Принцип измерения

Электрохимический- CO, термокаталитический - CH4

Отбор пробы

Диффузионный

Диапазон измерения

СО ИП УО-100, мг/м3

СО ИП УО-300, мг/м3

СН43Н8) ИП МН-2,5, %об.

0 – 100

0 – 300

0 – 2,2 (0 – 50 % НКПР)

Основная погрешность, %

приведенная

относительная

СО (УО-100)

СО (УО-300)

МН-2,5

±20

0 - 20 мг/м3

20 – 100 мг/м3

±20

0 - 20 мг/м3

20 – 300 мг/м3

±10

0 – 2,2 %об.

Пороги сигнализации

СО, мг/м3

СН43Н8), %об.


20; 100 (до 300 для УО-300)

0,44; 0,88 (0,17; 0,34)

Число ИП

СО (N): от 1 до 8; СН4 (M): от 1 до 8

Сигнализация

Световая, звуковая, релейные сигналы, 2 порога

Реле

Коммутируемый ток 3 А, 220 В

Срок службы сенсора

СО

СН43Н8)


10 лет

12 мес

Максимальное расстояние (м) между БС и ИП при сечении жил кабеля

0,50 мм2

0,35 мм2

0,20 мм2


ИП СО

1200

870

520


ИП СН4

310

220

130

Рабочие условия эксплуатации ИП:

температура, °С

относительная влажность, %

От 5 до 45

От 30 до 95 (неконденсируемая)

Межповерочный интервал, мес

12

Гарантийный срок, мес

18






Комплект поставки

Наименование

Обозначение исполнения

БС

И

Р

Н

Блок сигнализации (БС)

+

+

+

+

Измерительный преобразователь СО (ИПСО)*

+

+

+

+

Измерительный преобразователь СН4(ИП СН4)*





Насадка градуировочная

+

+

+

+

Вставка плавкая

+

+

+

+

Розетка кабельная 2РМ24КПН19Г1В1**

+

+

+

+

Вилка кабельная 2РМ24КПН19Ш1В1**

+

+

+

+

Блок индикации** (БИ), встроенный в БС


+

+


Розетка с кожухом РС 7



+


Блок сопряжения с компьютером (БСК)

в комплекте с адаптером*



+


Диск с программным обеспечением



+


Блок реле (БР) с кабелями**




+

Руководство по эксплуатации

+

+

+

+

Паспорт

+

+

+

+

Методика поверки – Приложение А к Руководству по эксплуатации

+

+

+

+

Поставляется по отдельному заказу


Пульт проверочный для проверки срабатывания сигнализации

Регулировочный резистор для проверки срабатывания сигнализации

Кабель для соединения БС и ИП

Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА**

* Количество (общее – от 1 до 16, ИП каждого типа – от 1 до 8) определяется при заказе

** Количество зависит от количества ИП
