M16/RMO N.A. - M16/RM N.A. Нормально открытые электромагнитные газовые клапаны. Ручной взвод.

ОПИСАНИЕ И НАЗНАЧЕНИЕ

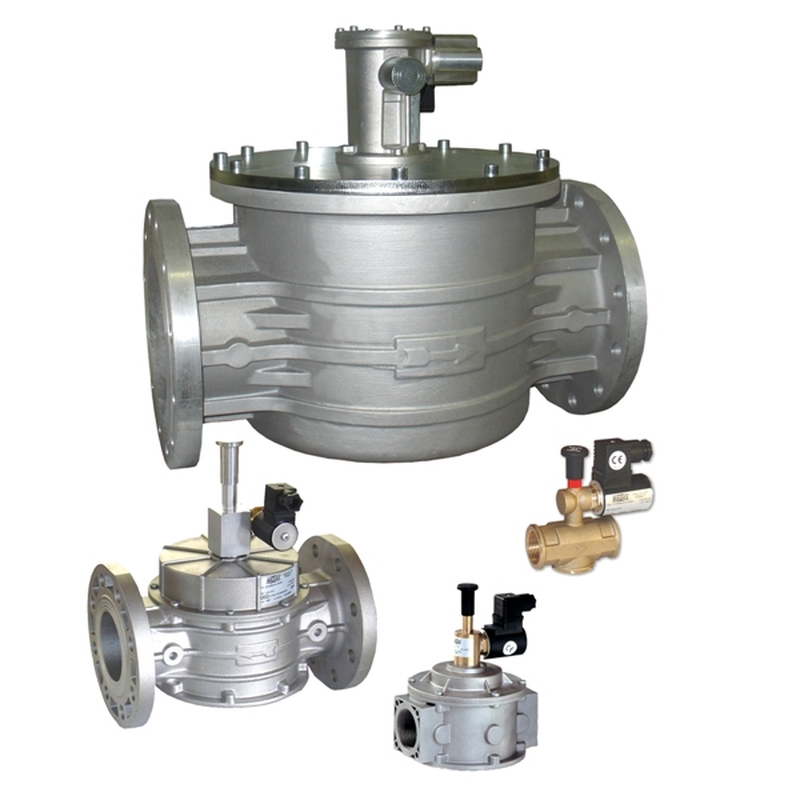

Электромагнитные газовые клапаны MADAS M16/RMO N.A. - M16/RMOC N.A

Клапаны MADAS M16/RMO N.A. - M16/RMOC N.A. представляет собой быстродействующий, нормально открытый клапан с ручным взводом. Открытие клапана производится только вручную, с помощью рычага взвода.

Клапан предназначен для использования в качестве запорно-регулирующего органа трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа, воздуха или сжиженного нефтяного газа с давлением до 0,6 МПа.

Модель M16/RMOC N.A. может комплектоваться кнопкой для ручного отключения подачи газа из системы. Эта кнопка заменяет шаровый кран на линии газопровода и позволяет осуществлять периодические профилактические осмотры электромагнитного клапана.


СООТВЕТСТВИЕ

Электромагнитные газовые клапаны MADAS M16/RMO N.A. - M16/RMOC N.A

    Модификация для давления 6 бар отвечает требованиям Директивы 97/9/EC (PED - по оборудованию для работы под давлением)

  •     Сертифицирован в соответствии с системой сертификации ГОСТ Р
  •     Отвечает требованиям Директивы 94/9/EC (ATEX - по оборудованию для работы в потенциально взрывоопасных местах)
  •     Отвечает требованиям Директивы 2004/108/EC ( по электромагнитной совместимости)
  •     Отвечает требованиям Директивы 2006/95/EC (по низковольтным системам)


 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электромагнитные газовые клапаны MADAS M16/RMO N.A. - M16/RMOC N.A

  •     Применение: неагрессивные газы трех групп (сухие газы)
  •     Резьбовые соединения, Rp (латунный корпус): (DN 15 ÷ DN 25) согласно EN 10226
  •     Резьбовые соединения, Rp: (DN 20 ÷ DN 50) согласно EN 10226
  •     Фланцевые соединения, PN 16: (DN 65 ÷ DN 300) согласно ГОСТ 12820-80
  •     Электропитание: 12В пост.тока, 12В/50Гц, 24В пост.тока, 24В/50Гц,110В/50Гц, 230В/50-60Гц
  •     Допустимые отклонения напряжения: -15% ... +10%
  •     Максимальное рабочее давление: 500 мбар или 6 бар (50 или 600 кПа)
  •     Температура окр. среды: -40 ÷ +60 °C
  •     Максимальная поверхностная температура: 70 °C
  •     Степень защиты: IP65
  •     Группа: 2
  •     Время закрытия: <1 сек.


ОБМОТКА
Электромагнитные газовые клапаны MADAS M16/RMO N.A. - M16/RMOC N.A


  •     Полиамидная смола, упакованная в стекловолокно
  •     Контакты типа DIN 43650
  •     Класс изоляции F (155°)
  •     Класс эмалированной медной проволоки H (180°)


МАТЕРИАЛЫ

Электромагнитные газовые клапаны MADAS M16/RMO N.A. - M16/RMOC N.A

  •     Штампованный алюминий (UNI EN 1706)
  •     Латунь OT-58 (UNI EN 12164)
  •     Нержавеющая оцинкованная сталь и нержавеющая сталь марки 430 F (UNI EN 10088)
  •     Алюминий 11S (UNI 9002-5)
  •     Бутадиенакрилонитрильный каучук (UNI 7702)

Цены
Электромагнитные газовые клапаны MADAS M16/RMO N.A. - M16/RMOC N.A

DN
Соединение
V
P. max = 500 мбар
Розничная цена
с НДС
Код
15*
резьба
230 Vac
RO02 008
€ 46,00
20*
резьба
230 Vac
RO03 008
€ 46,00
25*
резьба
230 Vac
RO04 008
€ 60,00
20
резьба
230 Vac
RM03 008
€ 77,00
25
резьба
230 Vac
RM04 008
€ 77,00
32
резьба
230 Vac
RM05 008
€ 91,00
40
резьба
230 Vac
RM06 008
€ 91,00
50
резьба
230 Vac
RM07 008
€ 150,00
65
фланец
230 Vac
EX 08 008
€ 382,00
80
фланец
230 Vac
EX 09 008
€ 472,00
100
фланец
230 Vac
EX 10 008
€ 846,00
125
фланец
230 Vac
EX 11 008
€ 1 413,00
150
фланец
230 Vac
EX 12 008
€ 1 413,00
200
фланец
230 Vac
EX 13 008
€ 3 925,00
25
фланец
230 Vac
RM25  008
€ 158,00
32
фланец
230 Vac
RM32  008
€ 182,00
40
фланец
230 Vac
RM40  008
€ 185,00
50
фланец
230 Vac
RM50  008
€ 269,00





DN
Соединение
V
P. max = 6 бар
Розничная цена
с НДС
Код
15*
резьба
230 Vac
RO02 0000 008
€ 58,00
20*
резьба
230 Vac
RO03 0000 008
€ 58,00
25*
резьба
230 Vac
RO04 0000 008
€ 90,00
20
резьба
230 Vac
RM03 0000 008
€ 114,00
25
резьба
230 Vac
RM04 0000 008
€ 114,00
32
резьба
230 Vac
RM05 0000 008
€ 125,00
40
резьба
230 Vac
RM06 0000 008
€ 125,00
50
резьба
230 Vac
RM07 0000 008
€ 190,00
65
фланец
230 Vac
EX 08 0000 008
€ 491,00
80
фланец
230 Vac
EX 09 0000 008
€ 580,00
100
фланец
230 Vac
EX 10 0000 008
€ 1 038,00
125
фланец
230 Vac
EX 11 0000 008
€ 1 766,00
150
фланец
230 Vac
EX 12 0000 008
€ 1 766,00
200
фланец
230 Vac
EX 13 0000 008
€ 4 924,00
25
фланец
230 Vac
RM250000 008
€ 191,00
32
фланец
230 Vac
RM320000 008
€ 211,00
40
фланец
230 Vac
RM400000 008
€ 214,00
50
фланец
230 Vac
RM500000 008
€ 305,00






* Латунный корпус.


  Заказать электромагнитные газовые клапаны MADAS M16/RMO N.A. - M16/RMOC N.A...
При отправке заявки укажите категорию товара, код изделия и количество по позициям.
