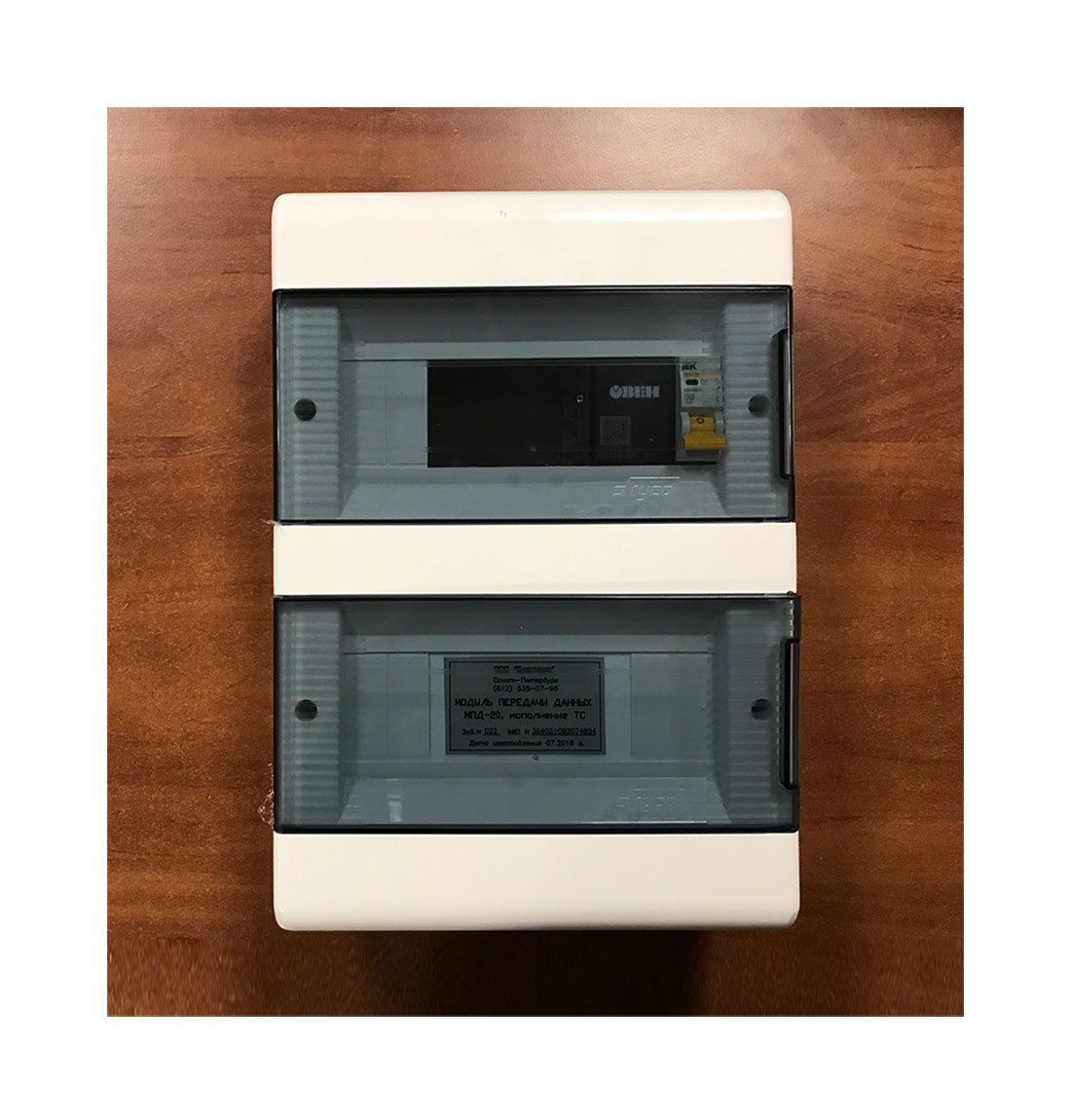

МПД-20 Модуль передачи данных (с настройкой)

1. НАЗНАЧЕНИЕ

1.1. Модуль передачи данных МПД-20 (в дальнейшем - модуль) предназначен для подачи внешнего питания электронным корректорам типа ЕК270 и ТС220, установленных вне взрывобезопасной зоны и организации канала передачи данных о расходе газа с сервером ООО «Газпром межрегионгаз СПб».

1.2. Модуль выпускается в двух исполнениях, отличающихся настройками установленного в модуле модема и схемой подключения к корректору:

    - исполнение ЕК для корректора ЕК270 (скорость обмена 19200 бод);

    - исполнение ТС для корректора ТС220 (скорость обмена 9600 бод).

1.3. Модуль МПД-20 не может устанавливаться во взрывоопасной зоне.

1.4. Запрещается подключать к МПД-20 устройства, установленные во взрывоопасной зоне.

1.5. Модуль должен устанавливаться в отапливаемом помещении.

1.6. Модуль изготовлен по чертежам МТ 30.00 из сертифицированных элементов в соответствии с ГОСТ Р 51321.1-2007.

2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Исполнение модуля – навесное.

2.2. Габаритные размеры 225x323x94 мм.

2.3. Электропитание производится от источника однофазной сети переменного тока напряжением 220В, частотой 50 Гц. Мощность, потребляемая модулем - не более 70 ВА.

2.4. Степень защиты IР40.

2.5. Защита от поражения электрическим током выполнена по принципу зашиты от прямого прикосновения к токоведущим частям, что обеспечивается конструктивным исполнением изделия и установкой его в помещении, доступном только для квалифицированного персонала.

3. СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТНОСТЬ

• GSM-модем iRZ ATM3-232 IMEI-Nr 354031082134492     - 1 шт.
• Антенна на магнитной основе                - 1 шт.
• Блок питания БП15Б-Д2-9 зав.№ 09723180532138695         - 1 шт.
• Выключатель автоматический ВА47-29 2А            - 1 шт.

Антенна на магнитной основе в зависимости от типа может быть вложена внутрь модуля или упакована отдельно.

Кабель для подключения МПД-20 к корректору ТС220 поставляется по отдельному заказу. Стандартная длина кабеля – 10 м.

4. УСЛОВИЯ ЭКСПЛУАТАЦИИ

Нормальная эксплуатация изделия обеспечивается при следующих условиях:

•    высота установки над уровнем моря не более 1000м;

•    температура окружающего воздуха от +5ºС до +40ºС;

•    относительная влажность воздуха не более 80% при температуре +25ºС и 50% при температуре +40ºС;

•    качество подводимого электропитания согласно ГОСТ 32144-2013;

•    при транспортировании, хранении и установке температура окружающего воздуха от 0ºС до +40ºС;

•    провода, подсоединяемые к модулю, не должны испытывать механических нагрузок, приводящих к сокращению их срока службы.

5. РАБОТА МОДУЛЯ

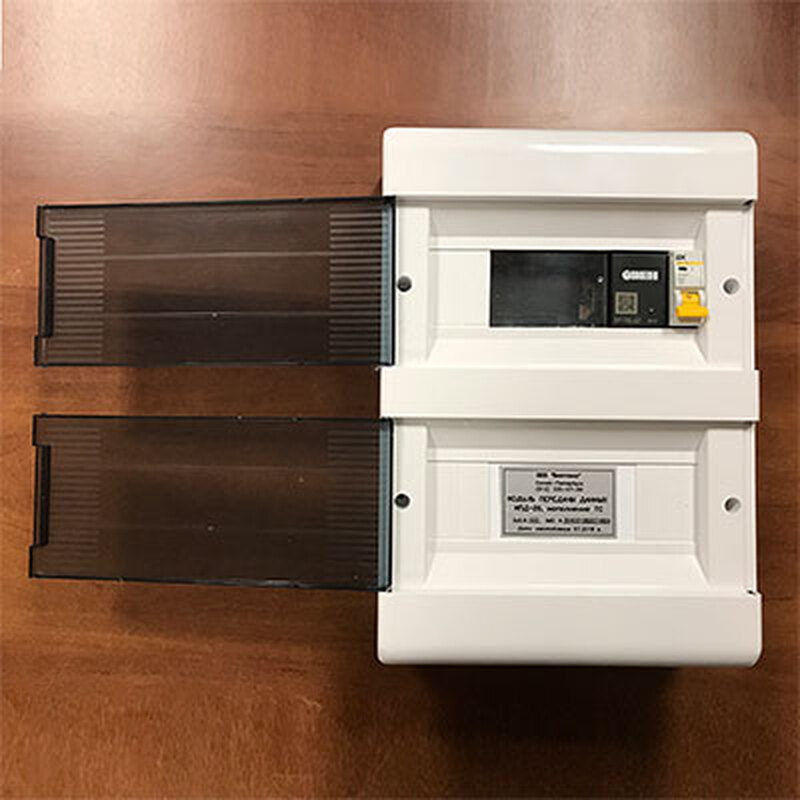

При включении автоматического выключателя на передней панели подается напряжение на элементы модуля, загорается зеленый светодиод на блоке питания, начинает часто мигать зеленый светодиод Sim1 на модеме (идет поиск сети). У корректора ЕК270 в «Общем регистре статуса» (СтР) должно пропасть сообщение «15». У корректора ТС220 в «Общем мгновенном статусе» (Cm.0) должно пропасть сообщение «15».

После нахождения сети модем произведет попытку установки GPRS соединения. При этом мигание зеленого светодиода Sim1 станет реже. После установки GPRS соединения зеленый светодиод Sim1 будет гореть постоянно.
